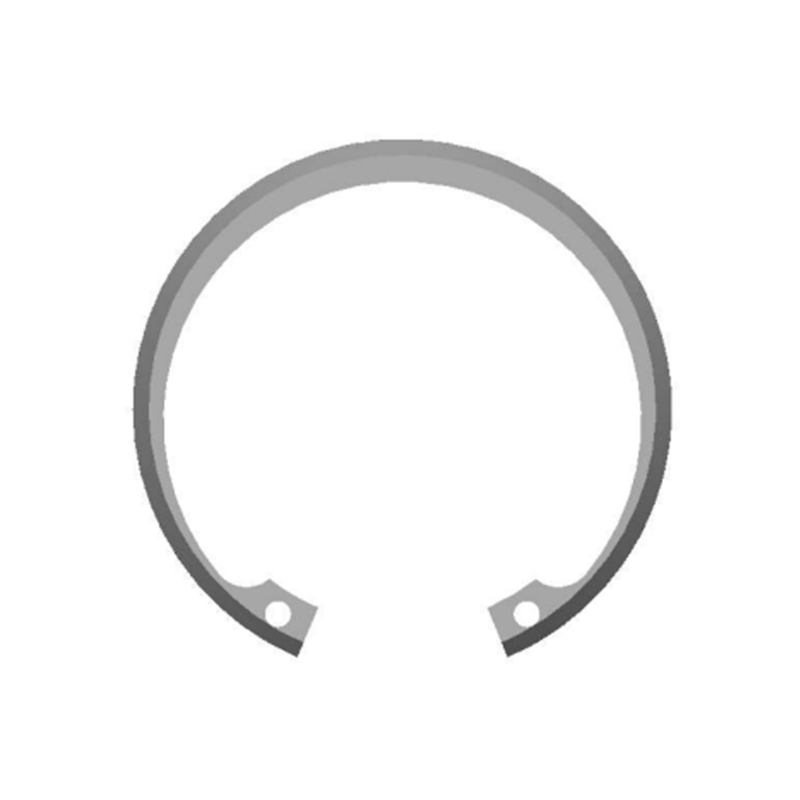

ボアアプリケーション用の15度の内部ベベル保持リングM1302 JB

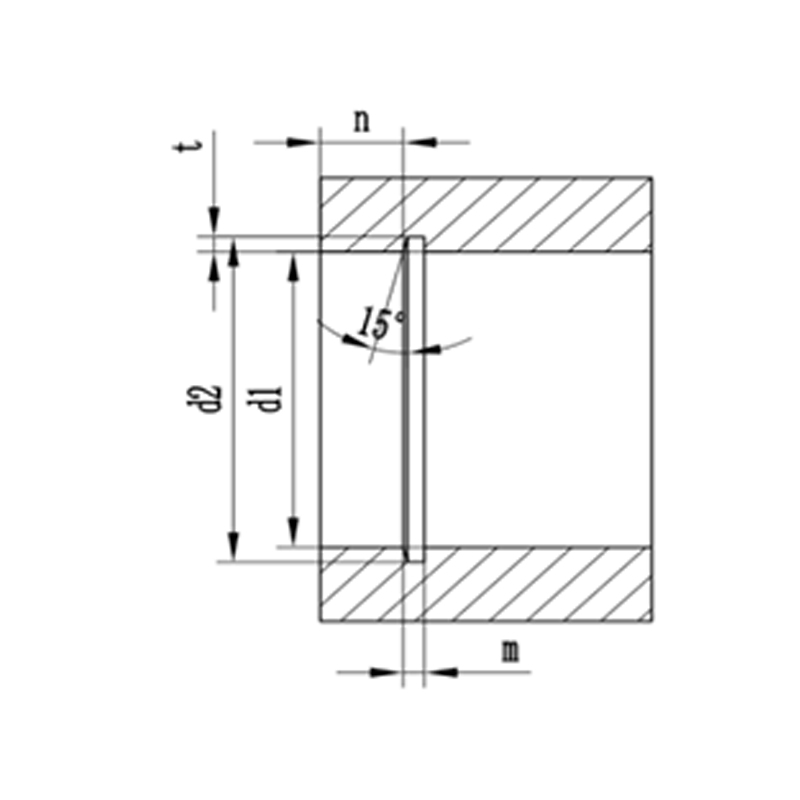

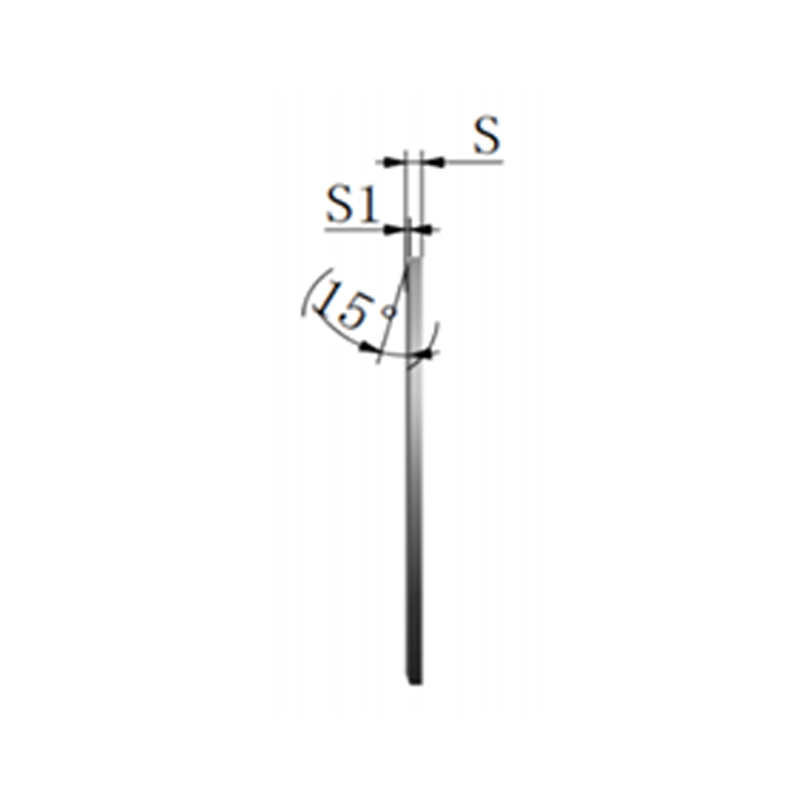

部品の軸方向の動きを固定するために使用される丸い穴に内部の斜めの保持リングが取り付けられています。この種の保持リングの外径は、アセンブリラウンドホールの直径よりもわずかに大きくなります。製品の外径は、1週間中15度のベベル角を持ち、部品の動きをよりよく修正および防止するために、保持リングが取り付けられている溝も、保持リングと同じ15度のベベル角を持つ必要があります。

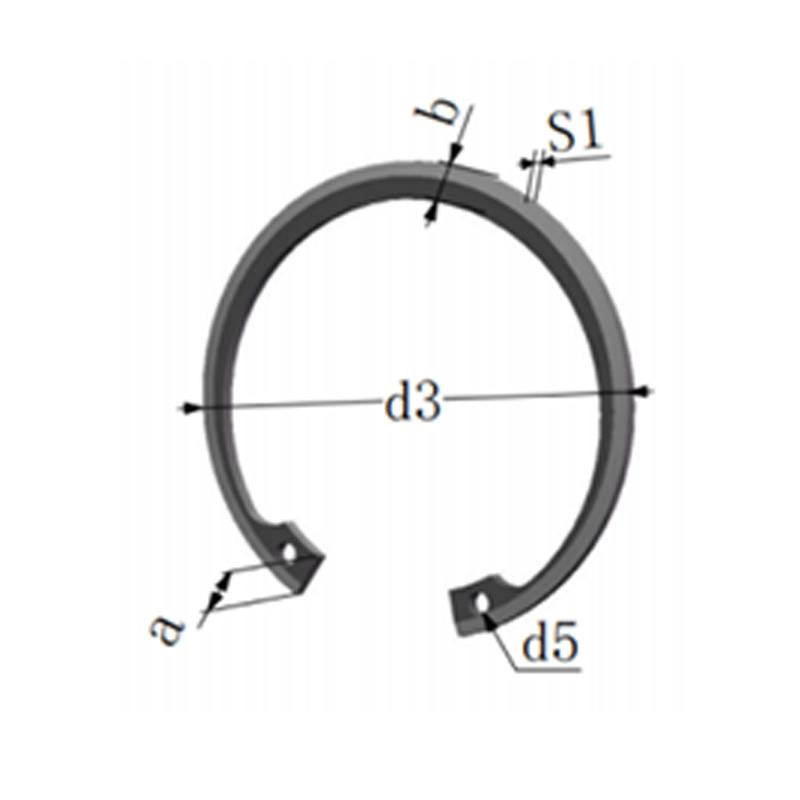

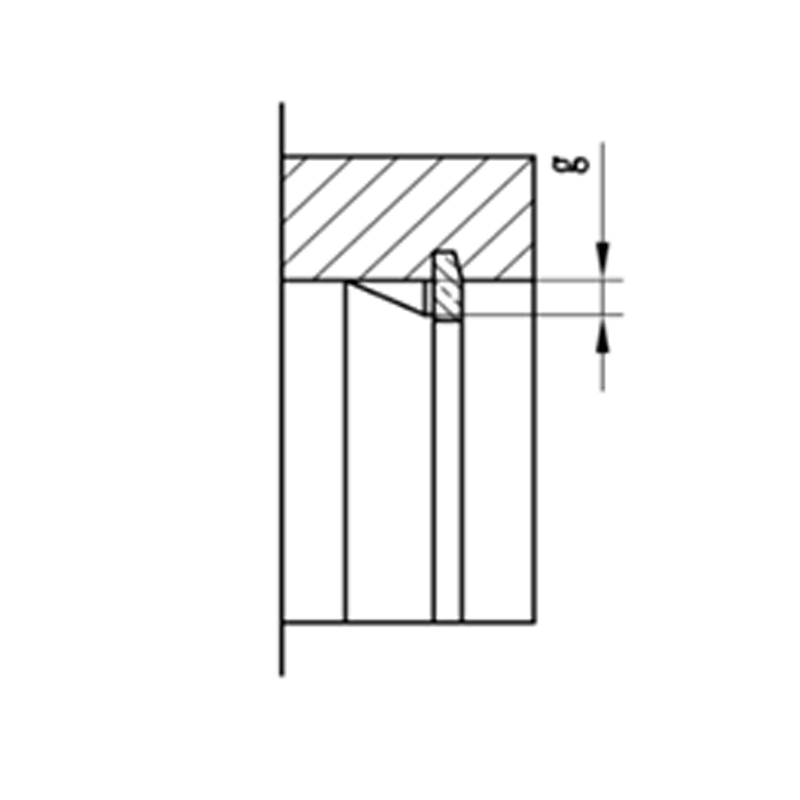

D1：仕様/名目サイズ。 S：厚さ; D3：外径。 A：頭の高さ。 ≈B：肩の幅; D5：小さな穴。 WT：重量; FN：溝ベアリング容量。 FR：リングベアリング容量を保持する（直角）; G：面取りのサイズ。 FRG：リングベアリング容量の保持（面取り）;

ボアアプリケーション用の15度の内部ベベル保持リングM1302 JB

D1 s tol s1 tol D3 tol マックス ≈B D5分 wt（g） D2 tol m tol t n fr（kn） g frg（kn）
40
1.65
–0.15
1.25
–0.050
44
0,90 -0,60
5.3
4
1.9
4.05
42.8
0.13
1.3
0.025
1.4
4.5
24.8
2
4.6
41
1.65
–0.15
1.22
–0.050
45.8
0,90 -0,60
5.9
4
1.9
4.55
44
0.13
1.3
0.025
1.5
4.7
23.2
2
4.3
42
1.65
–0.15
1.22
–0.050
46.6
0,90 -0,60
5.9
4.2
1.9
4.73
45
0.13
1.3
0.025
1.5
4.8
23.7
2
4.4
43
1.65
–0.15
1.19
–0.050
47.6
0,90 -0,60
5.9
4.3
1.9
4.91
46
0.13
1.27
0.025
1.5
4.9
22.9
2
4.3
44
1.65
–0.15
1.19
–0.050
49.3
0,90 -0,60
6.1
4.3
1.9
4.68
47.2
0.13
1.27
0.025
1.85
5.1
22.1
2
4.2
46
1.65
–0.15
1.19
–0.050
51.1
0,90 -0,60
6.1
4.3
2.3
5.23
49.4
0.13
1.27
0.025
1.7
5.2
20.9
2
4
47
1.65
–0.15
1.19
–0.050
52.2
0,90 -0,60
6.1
4.3
2.3
5.82
50.4
0.13
1.27
0.025
1.7
5.3
20.3
2
3.9
48
1.65
–0.15
1.19
–0.050
52.6
0,90 -0,60
6.1
4.3
2.3
5.82
51.5
0.13
1.27
0.025
1.75
5.4
17.9
2
3.5
51
1.65
–0.15
1.15
–0.050
56.1
0,90 -0,60
6.2
4.3
2.3
6.36
54.6
0.13
1.22
0.025
1.8
5.7
17.5
2
3.4
52
2.05
–0.15
1.5
–0.075
57.9
1,00 -0,75
6.5
4.7
2.3
8.18
55.7
0.15
1.65
0.038
1.85
5.9
46.3
2
9.1
54
2.05
–0.15
1.56
–0.075
59.7
1,00 -0,75
6.7
4.9
2.3
8.82
57.9
0.15
1.65
0.038
1.95
6.1
45.9
2
9.1
56
2.05
–0.15
1.54
–0.075
61.3
1,00 -0,75
6.8
5
2.3
8.91
60.1
0.15
1.63
0.038
2.05
6.4
43.9
2
8.8
57
2.05
–0.15
1.54
–0.075
63.2
1,00 -0,75
7
5.2
2.3
9.91
61.5
0.15
1.63
0.038
2.25
6.7
44.5
2
8.9
60
2.05
–0.15
1.51
–0.075
66.8
1,00 -0,75
7
5.3
2.3
10.55
64.5
0.15
1.6
0.038
2.25
7
43.6
2
7.8
62
2.05
–0.15
1.48
–0.075
68.6
1,00 -0,75
7.2
5.2
2.7
11.54
66.5
0.15
1.57
0.038
2.25
7
38
2
7.8
63
2.05
–0.15
1.48
–0.075
70.5
1,00 -0,75
7.2
5.3
2.7
11.59
67.7
0.15
1.57
0.038
2.35
7.2
37.9
2
7.8
65
2.45
–0.15
1.88
–0.100
72.2
1,00 -0,75
7.5
5.6
2.7
15.45
69.8
0.15
1.98
0.038
2.4
7.4
71.1
2.5
11.9
67
2.45
–0.15
1.85
–0.100
73.9
1,00 -0,75
7.5
5.7
2.7
15.68
71.9
0.15
1.96
0.038
2.45
7.7
68.1
2.5
11.6
68
2.45
–0.15
1.85
–0.100
75.7
1,00 -0,75
7.7
6
2.7
15.91
73.1
0.15
1.96
0.038
2.55
7.8
70.4
2.5
12
70
2.45
–0.15
1.83
–0.100
77.5
1,00 -0,75
7.7
5.9
2.7
14.14
75.2
0.15
1.93
0.038
2.6
8
66
2.5
11.4
72
2.45
–0.15
1.83
–0.100
79.3
1,00 -0,75
7.7
5.8
2.7
16.36
77.3
0.15
1.93
0.038
2.65
8.2
61.9
2.5
10.8
78
2.85
–0.15
2.15
–0.130
86.8
1,40 -1,40
8.1
6.5
3.1
24.09
83.7
0.15
2.26
0.051
2.85
8.9
112.7
2.5
20.2
80
2.85
–0.15
2.15
–0.130
89.5
1,40 -1,40
8.1
6.7
3.1
25.19
86
0.15
2.26
0.051
3
9
112.2
2.5
20.2
82
2.85
–0.15
2.15
–0.130
92
1,40 -1,40
8.9
6.8
3.1
27.27
88.1
0.15
2.26
0.051
3.05
9.1
110
2.5
20
85
2.85
–0.15
2.15
–0.130
94.8
1,40 -1,40
8.9
7
3.1
29.55
91.2
0.15
2.26
0.051
3.1
9.6
108
3
16.6
88
2.85
–0.15
2.15
–0.130
98
1,40 -1,40
8.9
7.4
3.1
31.36
94.6
0.15
2.26
0.051
3.3
10
108.8
3
16.9
90
2.85
–0.15
2.15
–0.130
100
1,40 -1,40
8.9
7.4
3.1
32.73
96.8
0.15
2.26
0.051
3.4
10.4
105.3
3
16.5
92
2.85
–0.15
2.15
–0.130
102.2
1,40 -1,40
8.9
7.7
3.1
33.18
99
0.15
2.26
0.051
3.5
10.7
106.4
3
16.8
95
2.85
–0.15
2.15
–0.130
105.6
1,65 -1,65
8.9
7.8
3.1
35.45
102.1
0.15
2.26
0.051
3.55
11.3
103.1
3
16.6
98
2.85
–0.15
2.15
–0.130
109
1,65 -1,65
9.6
8.1
3.1
39.55
105.5
0.15
2.26
0.051
3.75
11.5
102.4
3
16.6
100
2.85
–0.15
2.15
–0.130
110.7
1,65 -1,65
9.6
8.1
3.1
40
107.6
0.15
2.26
0.051
3.8
11.6
99.5
3
16.3
102
2.85
–0.15
2.15
–0.130
112.4
1,65 -1,65
9.6
8.4
3.1
42.27
109.7
0.15
2.26
0.051
3.85
11.7
100.5
3
16.6
105
2.85
–0.15
2.15
–0.130
115.8
1,65 -1,65
9.6
8.4
3.1
44.09
112.8
0.15
2.26
0.051
3.9
12
96.4
3
16.1
108
2.85
–0.15
2.15
–0.130
119.2
1,65 -1,65
9.6
8.5
3.1
45.91
116.1
0.15
2.26
0.051
4.05
12.1
93.6
3
15.8
110
2.85
–0.15
2.15
–0.130
120.8
1,65 -1,65
10.5
8.6
3.8
47.73
118
0.15
2.26
0.051
4
12.3
92.5
3
15.7
115
2.85
–0.15
2.15
–0.130
125.5
1,65 -1,65
10.5
8.9
3.8
50.45
123.2
0.15
2.26
0.051
4.1
12.6
89.8
3
15.6
118
2.85
–0.15
2.15
–0.130
128.9
1,65 -1,65
10.5
8.9
3.8
53.18
126.3
0.15
2.26
0.051
4.15
12.8
86.5
3
15.2
120
2.85
–0.15
2.15
–0.130
132.4
1,65 -1,65
10.5
9.1
3.8
56.36
128.6
0.15
2.26
0.051
4.3
13
86.3
3
15.3
127
2.85
–0.15
2.15
–0.130
139.3
1,65 -1,65
11.3
9.9
3.8
61.82
135.8
0.15
2.26
0.051
4.4
13.4
86.8
3
15.7
140
3.25
–0.20
2.49
–0.150
154.1
1,65 -1,65
11.8
10.4
3.8
83.18
149.2
0.15
2.29
0.051
4.6
14.1
119.6
3
22.7
私たちについて
Anhui Ningguo Dongbo Fastener Co.、Ltd。
Dongboは2005年9月に4772百万の登録資本で設立されました。国立Ningguo経済技術開発ゾーンに位置し、91エーカーの面積をカバーしており、現在420人以上の従業員がいます。同社は46年間の保持リングの生産に焦点を当てており、プロの卸売スナップリングメーカーとOEM/ODMスナップリングファクトリー、ワッシャー（丸い、蝶、球状）、伸縮性リング、弾力性のある円筒形のピン、その他のシリーズの製品および非標準化カスタム化されたカスタムサイドサイズのスタンディングパーツを生産しています。これは、大規模、複数の品種、完全な仕様、統合された製造、R＆D、および業界の販売を備えたハイテク企業です。
名誉証明書
  • CNAS
  • IATF16949
  • 証明書
  • ISO14001
  • 証明書
  • 証明書
  • 証明書
  • 証明書
  • 証明書
  • 証明書
  • 証明書
  • 証明書

ニュース

  • Sep 30,2025

    内部サークリップの性能における溝設計の役割

    内部サークリップ 止め輪は不可欠なタイプの止め輪であり、ボア内の機械コンポーネントを固定するためにエンジニアリングおよび製造で広く使用されています。これらの小さいながらも重要な部品は、円筒形のハウジングの壁に機械加工された溝に固定され、軸方向の保持を提供し、部品の位置がずれるのを防ぎます。これらは振動、高負荷、繰り返し応力にさらされるアセンブリで使用されることが多いため、その信頼性はシステム全体の安定性と安全性にとって...

    詳細をご覧ください
  • Sep 22,2025

    高応力および高振動環境におけるステンレス鋼製サークリップの性能

    止め輪またはスナップリングとしても知られるステンレス鋼のサークリップは、機械アセンブリの重要な部品であり、シャフト、ベアリング、およびその他の回転部品に確実な軸方向の位置決めを提供します。アプリケーションでは、 高い応力または振動 自動車のドライブトレイン、産業機械、航空宇宙部品など、さまざまな部品が存在しますが、その性能特性を理解することは信頼性と安全性にとって不可欠です。 1. 主要な特性 ステンレ...

    詳細をご覧ください
  • Sep 18,2025

    外部サークリップ: デザイン、機能、用途、市場に関する洞察

    機械工学や工業生産では、コンポーネントを所定の位置にしっかりと保持することは、安全性とパフォーマンスの両方にとって不可欠です。最も広く使用されている保持ソリューションには、 外部サークリップ 。コンパクトで信頼性が高く、コスト効率の高い外部サークリップは、効率的な組み立てと分解を可能にしながら回転部品をシャフトにしっかりと保持する必要がある用途において非常に重要です。業界が高精度で耐久性のある締結ソリューションを求め...

    詳細をご覧ください
  • Sep 12,2025

    50CrV4 ワッシャーは荷重を分散し、ボルト接続の緩みを防止するのにどのように貢献しますか?

    機械アセンブリでは、ボルト締結が最も広く使用されている締結方法です。ただし、その信頼性はボルトやナット自体だけでなく、ワッシ​​ャーなどの支持部品にも依存します。さまざまなワッシャーの材質の中で、 50CrV4合金ばね鋼 その優れた機械的性能は広く知られています。これらのワッシャーは、荷重分散、疲労耐性、振動減衰が重要な要求の厳しい用途向けに設計されています。 1. 負荷分散の強化 ボルトが締め付けられる...

    詳細をご覧ください
ボアアプリケーション用の15度の内部ベベル保持リングM1302 JB 業界知識

設計からアプリケーションまで：M1302 JB 15度のベベル保持リングが軸方向の動きを防ぐ方法

M1302 JBの独創的なデザイン15度のベベル保持リング
M1302 JB 15度のベベル保持リングは、その外径に沿ってユニークな15度のベベルされたエッジで設計されています。この設計機能は任意ではありません。重要な目的に役立ちます。丸い穴に取り付けられると、リングのベベルされたエッジは、15度の角度を特徴とする対応する溝と完全に整列します。この正確なフィットは、組み立てられた部分の軸方向の動きを効果的に防止する安全なロックメカニズムを作成します。

このデザインがこれほど効果的な理由は何ですか？ 15度のベベルは、負荷分布を最適化し、グリップを強化し、リングと周囲のコンポーネントの両方のストレス濃度を減らします。これにより、保持リングがパフォーマンスを損なうことなく重要な力に耐えることができ、安定性と耐久性が最重要であるアプリケーションに理想的になります。

現実世界のアプリケーションを使用した設計をブリッジングします
M1302 JB 15度のベベル保持リングの真の値は、デザインから実際のアプリケーションにシームレスに移行する能力にあります。これらのリングは、さまざまな業界で広く使用されており、それぞれが精密エンジニアリングと堅牢なパフォーマンスの恩恵を受けています。

自動車産業：エンジン、トランスミッション、サスペンションシステムでは、これらのリングにより、重要なコンポーネントが安全に所定の位置に留まることができ、時間の経過とともに振動と摩耗が減少します。
油圧システム：ピストンとシリンダーを固定することにより、極度の圧力と温度条件下でシステムの完全性を維持し、一貫したパフォーマンスを確保します。
重い機械：建設機器から農業ツールまで、これらのリングは、故障せずに重い負荷と反復ストレスを処理するために必要な安定性を提供します。
電子機器と電化製品：コンパクトでありながら信頼性が高く、スペースが制限されているがパフォーマンスを損なうことができない家庭用家電や電子機器などの小規模なアセンブリに最適です。
すべてのアプリケーションで、M1302 JB 15度のベベル保持リングは、比類のない安定性、精度、および寿命を提供することでその価値を証明します。

卓越性を推進するイノベーション
ドンボでは、イノベーションは私たちがするすべての中心にあります。私たちのチームは、最先端のテクノロジーと厳密な品質管理プロセスを組み合わせて、すべてのM1302 JB 15度のベベル保持リングが最高水準のパフォーマンスを満たすことを保証します。

大量生産された標準部品から特定のニーズに合わせたオーダーメイドのデザインまで、私たちは熱意と精度ですべてのプロジェクトにアプローチします。イノベーションへの献身は製品を超えて広がっています。私たちは、お客様が直面する進化する課題に対処するワンストップソリューションを提供するよう努めています。

信頼性の高い高品質の製品を築く私たちの使命に忠実であり続けることで、業界全体でクライアントの信頼を獲得しています。既製のソリューションやカスタムエンジニアリングコンポーネントを探している場合でも、要件を満たす専門知識があります。

機械式アセンブリの軸方向の動きを防ぐことになると、 M1302 JB 15度のベベル保持リング 思慮深いデザインと細心の工学の力の証として際立っています。 Anhui Ningguo Dongbo Fastener Co.、Ltd。では、これらのリングを作成することに誇りを持って、産業が比類のない安定性とパフォーマンスを達成するのを支援しています。

自動車コンポーネント、油圧システム、または重機を組み立てるかどうかにかかわらず、当社の保持リングは、強度、精度、適応性の完璧なブレンドを提供します。成功のパートナーになりましょう。より良く、より強力で、より信頼性の高いシステムを構築するために必要なツールを提供します。

私たちのM1302 JB 15度のベベル保持リングがあなたのプロジェクトを変革し、あなたのビジネスを前進させる方法を発見するために、今日お問い合わせください！
