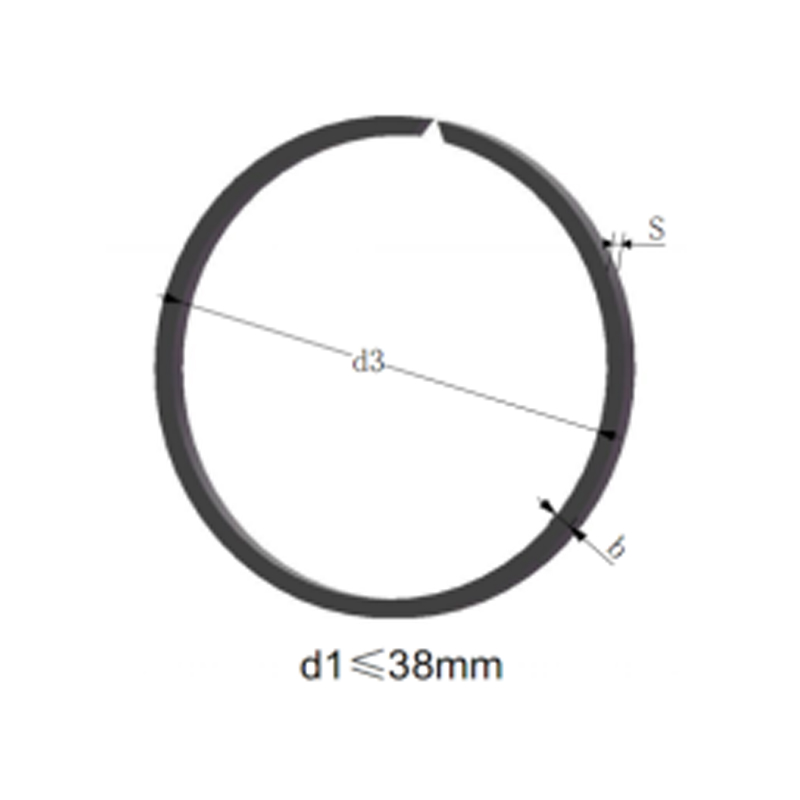

D1 | S(-0.1) | B(-0.1) | D3 Max | wt(g) | D2 | tol | m分 | fn(kn) | fr(kn) | N ABLX1000 |
4 | 0.5 |
0.8 |
3.7 |
0.02 |
3.8 |
–0.09 |
0.6 |
0.2 |
1.25 |
275 |
5 | 0.5 |
1 |
4.7 |
0.05 |
4.8 |
–0.09 |
0.6 |
0.26 |
1.3 |
192 |
6 | 0.7 |
1.1 |
5.6 |
0.09 |
5.7 |
–0.09 |
0.8 |
0.46 |
3.5 |
141 |
7 | 0.7 |
1.2 |
6.5 |
0.12 |
6.7 |
–0.09 |
0.8 |
0.54 |
3.5 |
134 |
8 | 1 |
1.3 |
7.4 |
0.2 |
7.6 |
–0.09 |
1.1 |
0.82 |
6.5 |
108 |
9 | 1 |
1.3 |
8.4 |
0.24 |
8.6 |
–0.09 |
1.1 |
0.92 |
6.5 |
80 |
10 | 1 |
1.3 |
9.4 |
0.25 |
9.6 |
–0.09 |
1.1 |
1.03 |
6.5 |
68 |
11 | 1 |
1.3 |
10.2 |
0.29 |
10.5 |
–0.11 |
1.1 |
1.4 |
9.8 |
64 |
12 | 1 |
1.3 |
11.2 |
0.3 |
11.5 |
–0.11 |
1.1 |
1.53 |
9.3 |
53 |
13 | 1 |
1.3 |
12.2 |
0.34 |
12.5 |
–0.11 |
1.1 |
1.7 |
8.9 |
43 |
14 | 1.2 |
1.5 |
13.1 |
0.5 |
13.5 |
–0.11 |
1.3 |
1.8 |
17 |
45 |
15 | 1.2 |
1.75 |
14 |
0.66 |
14.4 |
–0.11 |
1.3 |
2.3 |
18.7 |
44 |
16 | 1.2 |
1.75 |
15 |
0.69 |
15.4 |
–0.11 |
1.3 |
2.47 |
17.7 |
38 |
17 | 1.2 |
1.75 |
16 |
0.72 |
16.4 |
–0.11 |
1.3 |
2.63 |
17 |
34 |
18 | 1.2 |
1.75 |
17 |
0.75 |
17.4 |
–0.11 |
1.3 |
2.78 |
16.2 |
30 |
19 | 1.2 |
1.75 |
17.9 |
0.8 |
18.4 |
–0.13 |
1.3 |
2.94 |
15.6 |
29 |
20 | 1.2 |
1.75 |
18.7 |
0.84 |
19.2 |
–0.13 |
1.3 |
4.1 |
15 |
26 |
21 | 1.2 |
1.75 |
19.7 |
0.87 |
20.2 |
–0.13 |
1.3 |
4.3 |
14.6 |
23 |
22 | 1.2 |
1.75 |
20.7 |
0.91 |
21.2 |
–0.13 |
1.3 |
4.5 |
14 |
21 |
24 | 1.2 |
1.75 |
22.5 |
0.99 |
23 |
–0.13 |
1.3 |
6.15 |
13.3 |
18 |
25 | 1.2 |
1.75 |
23.5 |
1 |
24 |
–0.13 |
1.3 |
6.4 |
12.8 |
16 |
26 | 1.2 |
1.75 |
24.5 |
1.1 |
25 |
–0.13 |
1.3 |
6.65 |
12.5 |
15 |
27 | 1.5 |
2.3 |
25.5 |
2 |
26 |
–0.13 |
1.6 |
6.95 |
30 |
16 |
28 | 1.5 |
2.3 |
26.5 |
2.11 |
27 |
–0.13 |
1.6 |
7.2 |
29.3 |
15 |
29 | 1.5 |
2.3 |
27.5 |
2.2 |
28 |
–0.13 |
1.6 |
7.45 |
28.2 |
14 |
30 | 1.5 |
2.3 |
28.5 |
2.33 |
29 |
–0.13 |
1.6 |
7.7 |
27.5 |
13 |
32 | 1.5 |
2.3 |
30.2 |
2.41 |
30.8 |
–0.16 |
1.6 |
9.9 |
26.5 |
13 |
35 | 1.5 |
2.3 |
33.2 |
2.51 |
33.8 |
–0.16 |
1.6 |
10.8 |
24.4 |
11 |
37 | 1.5 |
2.3 |
35.2 |
2.72 |
35.8 |
–0.16 |
1.6 |
11.3 |
23.5 |
9 |
38 | 1.5 |
2.3 |
36.2 |
2.83 |
36.8 |
–0.16 |
1.6 |
11.6 |
22.7 |
9 |
40 | 1.5 |
2.3 |
37.8 |
2.91 |
38.5 |
–0.16 |
1.6 |
15.5 |
22 |
8 |
42 | 1.5 |
2.3 |
39.8 |
3.1 |
40.5 |
–0.16 |
1.6 |
16.2 |
21.4 |
7 |
43 | 1.5 |
2.3 |
40.8 |
3.25 |
41.5 |
–0.16 |
1.6 |
16.5 |
21.1 |
7 |
45 | 1.5 |
2.3 |
42.8 |
3.39 |
43.5 |
–0.16 |
1.6 |
17.3 |
20.6 |
6 |
47 | 1.5 |
2.3 |
44.8 |
3.48 |
45.5 |
–0.16 |
1.6 |
18.2 |
19.2 |
6 |
48 | 1.5 |
2.3 |
45.8 |
3.6 |
46.5 |
–0.16 |
1.6 |
18.7 |
18.6 |
5 |
50 | 1.5 |
2.3 |
47.8 |
3.73 |
48.5 |
–0.16 |
1.6 |
19.5 |
18.1 |
5 |
52 | 1.5 |
2.3 |
49.8 |
3.92 |
50.5 |
–0.19 |
1.6 |
20.2 |
17.7 |
4 |
55 | 1.5 |
2.3 |
52.6 |
4.11 |
53.5 |
–0.19 |
1.6 |
21 |
16.5 |
4 |
58 | 1.5 |
2.3 |
55.6 |
4.4 |
56.5 |
–0.19 |
1.6 |
22.5 |
15.7 |
4 |
60 | 1.5 |
2.3 |
57.6 |
4.55 |
58.5 |
–0.19 |
1.6 |
23.2 |
15.4 |
4 |
63 | 1.5 |
2.3 |
60.6 |
4.58 |
61.5 |
–0.19 |
1.6 |
24.4 |
14.7 |
3 |
65 | 1.5 |
2.3 |
62.6 |
4.64 |
63.5 |
–0.19 |
1.6 |
25.2 |
14.2 |
3 |
68 | 2 |
2.8 |
65.4 |
8.59 |
66.2 |
–0.19 |
2.2 |
31.7 |
39.6 |
3 |
70 | 2 |
2.8 |
67.4 |
8.71 |
68.2 |
–0.19 |
2.2 |
32.5 |
38.4 |
3 |
72 | 2 |
2.8 |
69.4 |
8.8 |
70.2 |
–0.19 |
2.2 |
33.7 |
37.6 |
3 |
73 | 2 |
2.8 |
70.4 |
8.9 |
71.2 |
–0.19 |
2.2 |
34 |
37 |
3 |
75 | 2 |
2.8 |
72.4 |
9.32 |
73.2 |
–0.19 |
2.2 |
35 |
36.2 |
2 |
80 | 2 |
2.8 |
77.4 |
9.67 |
78.2 |
–0.19 |
2.2 |
37.4 |
34.2 |
2 |
85 | 2.5 |
3.4 |
82 |
16 |
83 |
–0.22 |
2.7 |
44 |
72 |
2 |
90 | 2.5 |
3.4 |
87 |
16 |
88 |
–0.22 |
2.7 |
46.5 |
66.3 |
2 |
95 | 2.5 |
3.4 |
92 |
18.2 |
93 |
–0.22 |
2.7 |
49.2 |
61.8 |
2 |
100 | 2.5 |
3.4 |
97 |
18.9 |
98 |
–0.22 |
2.7 |
51.9 |
57.3 |
2 |
105 | 2.5 |
3.4 |
101.7 |
20.7 |
102.7 |
–0.22 |
2.7 |
65 |
54 |
2 |
110 | 2.5 |
3.4 |
106.6 |
20.9 |
107.7 |
–0.22 |
2.7 |
69 |
50.4 |
1 |
115 | 2.5 |
3.4 |
111.6 |
22.1 |
112.7 |
–0.22 |
2.7 |
71 |
47.2 |
1 |
120 | 2.5 |
3.4 |
116.5 |
24.1 |
117.7 |
–0.22 |
2.7 |
75 |
44.8 |
1 |
125 | 2.5 |
3.4 |
121.5 |
25.1 |
122.7 |
–0.25 |
2.7 |
78.5 |
41.8 |
1 |
130 | 2.5 |
3.4 |
126.4 |
26.6 |
127.7 |
–0.25 |
2.7 |
84 |
39.6 |
1 |
135 | 2.5 |
4 |
131.1 |
30.2 |
132.4 |
–0.25 |
2.7 |
87 |
44 |
1 |
140 | 2.5 |
4 |
136 |
31.1 |
137.4 |
–0.25 |
2.7 |
91.5 |
41.6 |
1 |
145 | 2.5 |
4 |
141 |
32.6 |
142.4 |
–0.25 |
2.7 |
95 |
39.6 |
1 |
150 | 2.5 |
4 |
145.9 |
32.8 |
147.4 |
–0.25 |
2.7 |
98 |
37.5 |
1 |
155 | 2.5 |
4 |
150.9 |
34.7 |
154.4 |
–0.25 |
2.7 |
100 |
36.3 |
1 |
160 | 2.5 |
4 |
155.8 |
36.6 |
157.4 |
–0.25 |
2.7 |
103 |
35.6 |
1 |
165 | 2.5 |
4 |
160.8 |
37.4 |
162.4 |
–0.25 |
2.7 |
106 |
34.2 |
0.5 |
170 | 2.5 |
4 |
165.7 |
38.5 |
167.4 |
–0.25 |
2.7 |
108 |
33.5 |
0.5 |
175 | 2.5 |
4 |
170.7 |
39.4 |
172.4 |
–0.25 |
2.7 |
117 |
32.2 |
0.4 |
180 | 3 |
5 |
175.2 |
61.2 |
177 |
–0.25 |
3.2 |
140 |
67.5 |
1 |
185 | 3 |
5 |
180.2 |
63.9 |
182 |
–0.29 |
3.2 |
144 |
66.2 |
1 |
190 | 3 |
5 |
185.1 |
65.9 |
187 |
–0.29 |
3.2 |
148 |
64 |
1 |
195 | 3 |
5 |
190.1 |
67.5 |
192 |
–0.29 |
3.2 |
152 |
62.6 |
1 |
200 | 3 |
5 |
196 |
68.4 |
197 |
–0.29 |
3.2 |
156 |
61.4 |
0.5 |
210 | 3 |
5 |
204.9 |
72 |
207 |
–0.29 |
3.2 |
164 |
58 |
0.5 |
220 | 3 |
5 |
214.8 |
76.3 |
217 |
–0.29 |
3.2 |
171 |
55.5 |
0.4 |
230 | 3 |
5 |
224.7 |
79.8 |
227 |
–0.29 |
3.2 |
180 |
53 |
0.3 |
240 | 3 |
5 |
234.6 |
81.7 |
237 |
–0.29 |
3.2 |
187 |
51 |
0.3 |
250 | 3 |
5 |
244.5 |
86.5 |
247 |
–0.32 |
3.2 |
195 |
49 |
0.3 |
260 | 4 |
7.5 |
252.4 |
179 |
255 |
–0.32 |
4.2 |
338 |
168 |
0.4 |
265 | 4 |
7.5 |
257.4 |
185.2 |
260 |
–0.32 |
4.2 |
344 |
165 |
0.4 |
270 | 4 |
7.5 |
262.3 |
197.7 |
265 |
–0.32 |
4.2 |
350 |
162 |
0.4 |
280 | 4 |
7.5 |
272.2 |
198.7 |
275 |
–0.32 |
4.2 |
362 |
155 |
0.4 |
285 | 4 |
7.5 |
277.2 |
199.5 |
280 |
–0.32 |
4.2 |
370 |
151 |
0.3 |
290 | 4 |
7.5 |
282.1 |
205.3 |
285 |
–0.32 |
4.2 |
377 |
148 |
0.3 |
300 | 4 |
7.5 |
292.1 |
214.2 |
295 |
–0.32 |
4.2 |
390 |
145 |
0.3 |
305 | 4 |
7.5 |
297.1 |
219.4 |
300 |
–0.32 |
4.2 |
396 |
142 |
0.3 |
310 | 4 |
7.5 |
302 |
223.1 |
305 |
–0.32 |
4.2 |
402 |
139 |
0.3 |
320 | 4 |
7.5 |
311.9 |
225.3 |
315 |
–0.32 |
4.2 |
416 |
137 |
0.3 |
330 | 4 |
7.5 |
321.8 |
228.6 |
325 |
–0.36 |
4.2 |
428 |
132 |
0.2 |
340 | 4 |
7.5 |
331.7 |
239.3 |
335 |
–0.36 |
4.2 |
442 |
129 |
0.2 |
350 | 4 |
7.5 |
341.6 |
251.2 |
345 |
–0.36 |
4.2 |
455 |
123 |
0.2 |
360 | 4 |
7.5 |
351.5 |
253.1 |
355 |
–0.36 |
4.2 |
468 |
120 |
0.2 |
370 | 4 |
7.5 |
361.5 |
259.2 |
365 |
–0.36 |
4.2 |
482 |
117 |
0.2 |
380 | 4 |
7.5 |
371.4 |
265.8 |
375 |
–0.36 |
4.2 |
494 |
115 |
0.2 |
390 | 4 |
7.5 |
381.3 |
273.9 |
385 |
–0.36 |
4.2 |
507 |
112 |
0.2 |
400 | 4 |
7.5 |
391.2 |
281.1 |
395 |
–0.36 |
4.2 |
521 |
109 |
0.1 |
420 | 4.5 |
12 |
410 |
531 |
415 |
–0.36 |
4.8 |
547 |
133 |
0.3 |
460 | 4.5 |
12 |
449.5 |
582 |
455 |
–0.36 |
4.8 |
600 |
126 |
0.2 |
内部サークリップ 止め輪は不可欠なタイプの止め輪であり、ボア内の機械コンポーネントを固定するためにエンジニアリングおよび製造で広く使用されています。これらの小さいながらも重要な部品は、円筒形のハウジングの壁に機械加工された溝に固定され、軸方向の保持を提供し、部品の位置がずれるのを防ぎます。これらは振動、高負荷、繰り返し応力にさらされるアセンブリで使用されることが多いため、その信頼性はシステム全体の安定性と安全性にとって...
止め輪またはスナップリングとしても知られるステンレス鋼のサークリップは、機械アセンブリの重要な部品であり、シャフト、ベアリング、およびその他の回転部品に確実な軸方向の位置決めを提供します。アプリケーションでは、 高い応力または振動 自動車のドライブトレイン、産業機械、航空宇宙部品など、さまざまな部品が存在しますが、その性能特性を理解することは信頼性と安全性にとって不可欠です。 1. 主要な特性 ステンレ...
機械工学や工業生産では、コンポーネントを所定の位置にしっかりと保持することは、安全性とパフォーマンスの両方にとって不可欠です。最も広く使用されている保持ソリューションには、 外部サークリップ 。コンパクトで信頼性が高く、コスト効率の高い外部サークリップは、効率的な組み立てと分解を可能にしながら回転部品をシャフトにしっかりと保持する必要がある用途において非常に重要です。業界が高精度で耐久性のある締結ソリューションを求め...
機械アセンブリでは、ボルト締結が最も広く使用されている締結方法です。ただし、その信頼性はボルトやナット自体だけでなく、ワッシャーなどの支持部品にも依存します。さまざまなワッシャーの材質の中で、 50CrV4合金ばね鋼 その優れた機械的性能は広く知られています。これらのワッシャーは、荷重分散、疲労耐性、振動減衰が重要な要求の厳しい用途向けに設計されています。 1. 負荷分散の強化 ボルトが締め付けられる...
正確に修正:なぜM2400 SWスナップリングが現代の機械に不可欠である理由
M2400 SWヘビーデューティアンチシフト外部スナップリングは、このコンセプトを次のレベルに引き上げます。高負荷用途向けに設計されているため、ベアリングを確保するだけでなく、振動や熱膨張によるシフトに抵抗します。これは、過酷な動作環境での一般的な課題です。これにより、ハードマテリアルの直接成形プロセスなど、材料の一貫性と寸法精度が重要であるシナリオで特に価値があります。
Anhui Ningguo Dongbo Fastener Co.、Ltdからの比類のない品質
すべての例外的な製品の背後には、イノベーションと品質に取り組む企業があります。 2005年9月に設立されたAnhui Ningguo Dongbo Fastener Co.、Ltd。は、ファスナー業界のリーダーとしての評判を築いてきました。リング、ワッシャー、カスタムスタンピングソリューションの保持に特化した40年以上の経験により、同社は従来の職人技と最先端のテクノロジーを組み合わせています。
Ningguo経済および技術開発ゾーンに位置するDongboは、91エーカーにまたがる最先端の施設を誇り、530人以上の熟練した専門家を雇用しています。研究開発への献身により、M2400 SWスナップリングのような製品がグローバル市場の進化するニーズを満たすことが保証されます。標準部品の生産であろうと、カスタマイズされたソリューションの開発であろうと、Dongboは一貫して比類のない精度と耐久性を提供します。
M2400 SWスナップリングの主要な機能
何が設定されますか M2400 SWヘビーデューティアンチシフト外部スナップリング 離れて?傑出した機能のいくつかは次のとおりです。
優れた材料の一貫性:高度な技術を使用して製造されたM2400 SWは、並外れた寸法安定性を提供し、さまざまなアプリケーションで最適な適合と機能を確保します。
頑丈なデザイン:極端な圧力に耐え、変形に抵抗するように構築されたこのスナップリングは、重機や高ストレス環境での使用に最適です。
アンチシフト機能:従来のスナップリングとは異なり、M2400 SWは、振動や熱変化による変位のリスクを最小限に抑え、システム全体の信頼性を高めます。
汎用性:自動車、建設、製造などの幅広い産業に適したM2400 SWは、多様な運用要件に適応しています。
イノベーションと卓越性へのコミットメント
ドンボの成功の中心には、イノベーションへの不動のコミットメントがあります。大量生産標準部品から包括的なワンストップソリューションを提供することまで、同社は引き続き境界を押し広げています。高品質で信頼性の高い製品を導き出す元のミッションに忠実であることにより、ドンボは業界全体で顧客の信頼を獲得しています。
産業が進化し、ますます洗練されたソリューションを要求するにつれて、M2400 SWスナップリングのような精密に設計されたコンポーネントの重要性を誇張することはできません。これらの小さくても強力なデバイスは、近代的な機械をスムーズに、効率的に、安全に走らせる上で極めて重要な役割を果たします。
