信頼性と精度が最重要である機械工学の複雑な世界では、サークリップをスタンピングします。 スタンプ付き保持リング またはスナップリング - 重要でありながらしばしば過小評価されている役割を果たします。高精度スタンピング技術を使用して薄い金属シートから製造されるこれらの小さな円形ファスナーは、シャフトまたはハウジング内にコンポーネントを固定するように設計されており、ネジ酸ファスナーや複雑なマシンを必要とせずに軸方向の位置を確保します。
形に曲がったワイヤー形成されたカウンターパートとは異なり、スタンピングサークリップは、設計の柔軟性、より緊密な許容度、耐荷重性の強化を可能にするコールドフォーミングプロセスを通じて形成されます。構造の完全性を維持しながら低コストで大量生産される能力により、自動車、航空宇宙、産業機械、および家電部門全体で不可欠になりました。
この記事では、製造原則、機能的な利点、物質的な考慮事項、およびサークリップのスタンピングの応用の拡大を調査し、現代の機械システムにおけるそれらの重要性の高まりを強調しています。
製造プロセスと構造設計
スタンピングサークリップは、プログレッシブダイスタンピングテクノロジーを使用して生産されます。このテクノロジーでは、フラットシートメタルは、再現性が高い最終コンポーネントをカット、フォーム、形成する一連のツーリングステーションに供給されます。この方法により、メーカーは緊密な寸法制御を維持しながら、1時間あたり数千の同一の部品を生産できます。
主要なデザイン機能には次のものがあります。
セグメント化されたまたはフルセークル構成：アプリケーションに応じて、サーキットは設置用のオープンギャップ、または圧縮フィッティング用のスプリットを備えた360度の完全なリングがある場合があります。

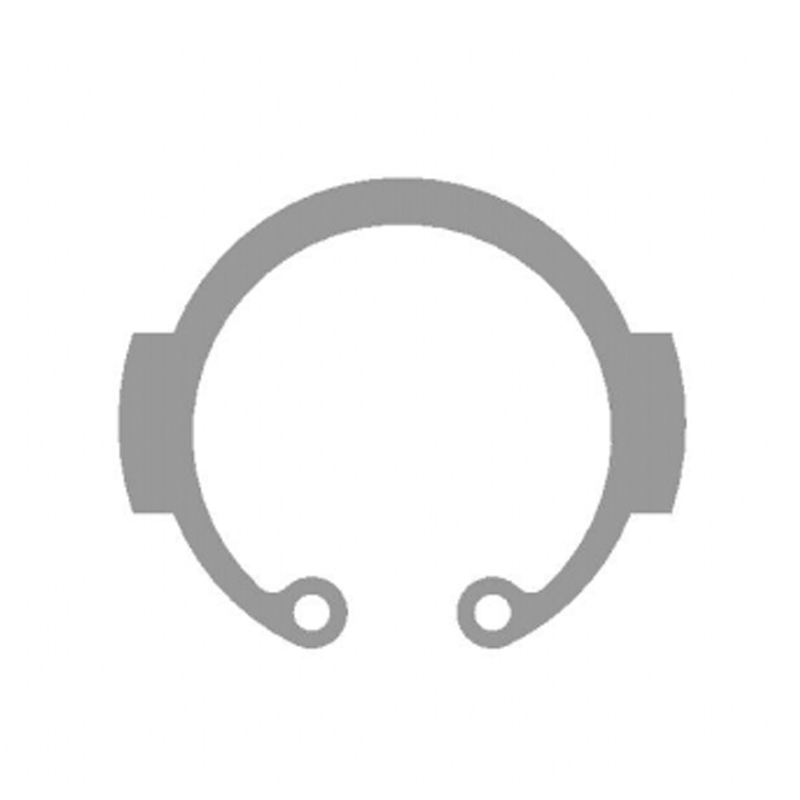

内部または外部の保持プロファイル：内部サークリップは、穴の中の溝に適合しますが、外部タイプはシャフトに座ってコンポーネントを保持します。
保持タブまたはラグ：一部のデザインには、特殊なプライヤーまたはツールを使用して簡単に除去できる小さな突起または穴が組み込まれています。
表面処理：亜鉛メッキ、リン酸塩コーティング、黒い酸化物などのオプションは、腐食抵抗を促進し、設置中の摩擦を減らします。
スタンプされた構造により、スペースの制約が従来のファスナーを非現実的にするコンパクトアセンブリへの統合が可能になります。
代替保持方法よりも機能的な利点
スレッドナット、接着剤、ワイヤーサークリップなどの他の固定ソリューションと比較して、サークリップのスタンピングはいくつかの明確な利点を提供します。
費用対効果の高い生産：高速スタンピングプロセスにより、特に大量生産の実行では、ユニットコストが大幅に削減されます。
スペース効率：最小限の軸空間内で動作するように設計されており、小型化または密に詰め込まれたアセンブリに最適です。
設置と取り外しの容易さ：スレッドされたファスナーとは異なり、トルクを締める必要はなく、自動化されたフィーダーや手動ツールを使用して迅速にインストールできます。
高負荷容量：機械加工された溝に適切に着席すると、これらのリングは、動的荷重条件下でも信頼できる軸方向保持を提供します。
振動抵抗：スタンプされたプロファイルの放射状グリップは、機械的な衝撃や振動を起こしやすい環境での位置を維持するのに役立ちます。
これらの利点により、メンテナンスまたは修理に分解が必要なアプリケーションでは、スタンピングサークリップが特に価値があります。
材料の選択とパフォーマンスの考慮事項
材料の選択は、スタンピングサークリップのパフォーマンス特性を決定する上で極めて重要な役割を果たします。一般的なオプションは次のとおりです。
炭素鋼：高強度と耐摩耗性を提供します。頑丈な機械システムでよく使用されます。
ステンレス鋼（オーステナイトまたはマルテンサイトグレード）：海洋、化学処理、食品グレードの機器などの腐食性環境で好まれます。
リン青銅：モーターおよびベアリング用途で一般的に見られる電気導電率と低摩擦特性のために選択されました。
メッキ合金：亜鉛、ニッケル、クロムなどのコーティングは、可視成分の耐食性と美学を改善します。
各材料の選択は、動作温度、湿気や化学物質への曝露、予想されるサービス寿命などの要因を説明する必要があります。
多様な産業のアプリケーション
汎用性と効率性により、スタンピングサークリップは複数の業界で広く採用されています。
1。自動車産業
ベアリング、ギア、ブッシングを保持するために、トランスミッション、ディファレンシャル、ステアリングシステム、サスペンションアセンブリで広く使用されています。
2。産業機械
正確なコンポーネントのアライメントと保持が重要な油圧シリンダー、ギアボックス、およびモーター駆動型機器に積分。
3。電子機器と電化製品
コンパクトで信頼性の高いアセンブリを確保するために、家電製品と家電製品と家電製品内の回転コンポーネントでモーター、ファン、回転コンポーネントで採用されています。
4。航空宇宙と防御
作動システム、着陸装置メカニズム、および体重の減少と信頼性が不可欠なアビオニクスモジュールで利用されます。
5。医療機器
滅菌の容易さと迅速な分解が重要である手術器具と診断装置に見られる。
静的負荷と動的負荷の両方に対する適応性により、幅広い機械システムにわたる継続的な需要が保証されます。
スマート製造および自動化との統合
製造プロセスがより大きな自動化と精度に向けて進化するにつれて、サークリップのスタンピングは、ロボットアセンブリラインとスマートな固定システムにますます統合されています。
自動化された給餌システム：振動ボウルフィーダーと線形トラックシステムにより、サブアセンブリへのサークリップの迅速でエラーのない挿入が可能になります。
品質検査技術：ビジョンシステムとセンサーは、正しいインストールとオリエンテーションをリアルタイムで検証します。
製造可能性のための設計（DFM）：エンジニアは、製品開発の早い段階で丸い溝の寸法と材料の選択を最適化して、生産を合理化し、故障リスクを軽減します。
予測メンテナンス統合：高価値機器では、埋め込まれたセンサーがストレスレベルと摩耗パターンを監視し、故障が発生する前に障害を予測するパターンを監視します。
これらの進歩は、高度な製造環境でのスループットの向上、信頼性の向上、およびダウンタイムの短縮に貢献します。
課題と制限
多くの利点にもかかわらず、サークリップのスタンピングは普遍的に適用可能ではありません。重要な課題は次のとおりです。
溝の機械加工要件：適切な機能は、交配シャフトまたはハウジングの正確に機械加工された溝に依存し、コンポーネント設計に複雑さを加えます。
負荷制限：中程度の軸方向の力には適していますが、極端な放射状またはねじれ応力の下ではうまく機能しない場合があります。
腐食の脆弱性：適切なコーティングや材料の選択がなければ、水分への曝露は早期の分解につながる可能性があります。
設置エラー：設置中の不適切な座席または損傷は、保持を損ない、システムの障害につながる可能性があります。
長期的なパフォーマンスを確保するためには、慎重なエンジニアリングと品質管理が不可欠です。
革新と将来の傾向
将来を見据えて、進行中の研究開発の取り組みは、サークリップのスタンプの効率、耐久性、および適応性の向上に焦点を当てています。
高度な表面処理：ナノコーティングと自己潤滑仕上げは、サービスの寿命を延ばし、摩耗を減らすことを目指しています。
添加剤の統合：プロトタイプと低容量のサークリップ生産のための3Dプリントツールの実験的使用。
ハイブリッド保持ソリューション：スタンプされたサークリップと接着剤結合またはオーバーモールディングを組み合わせて、多機能固定化。
スマートファスナーの概念：埋め込まれたRFIDタグまたは条件監視とトレーサビリティのためのひずみ感受性材料の開発。
これらの革新は、次世代工学の要求を満たすことができる、よりスマートでより弾力性のある機械的留め具システムへのより広範なシフトを反映しています。
