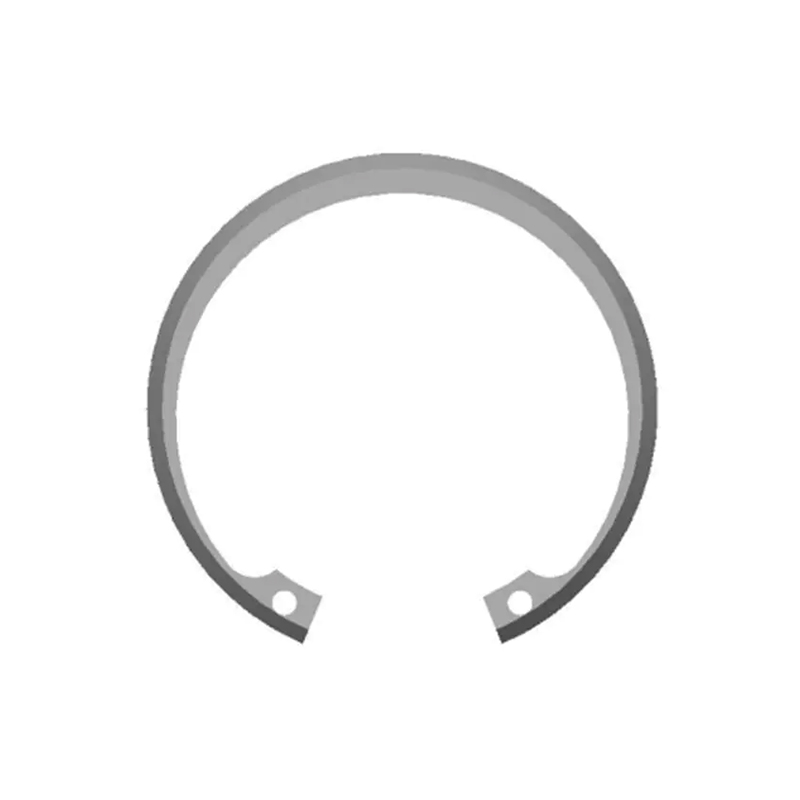

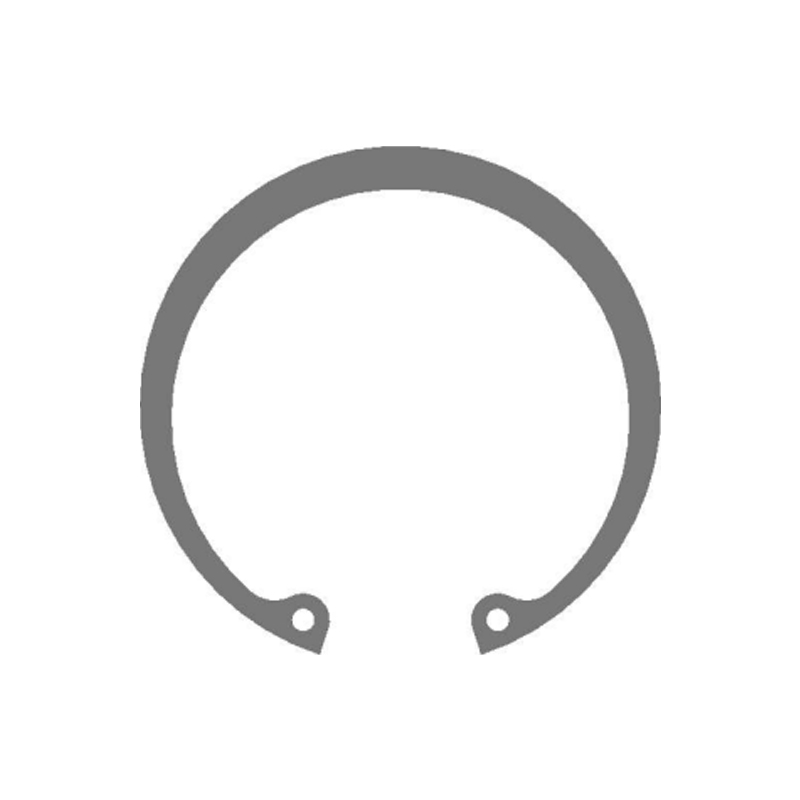

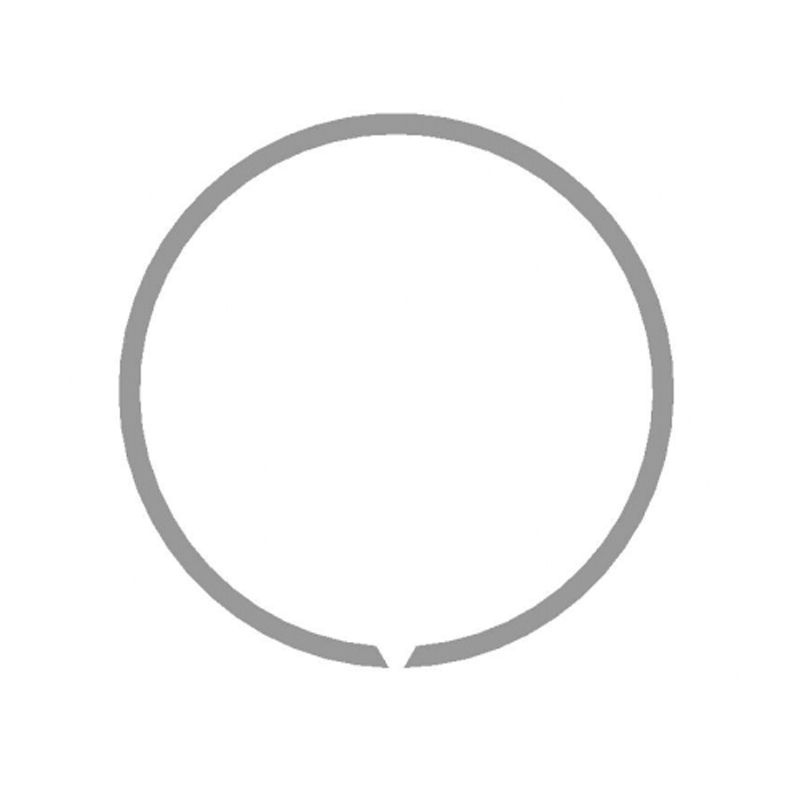

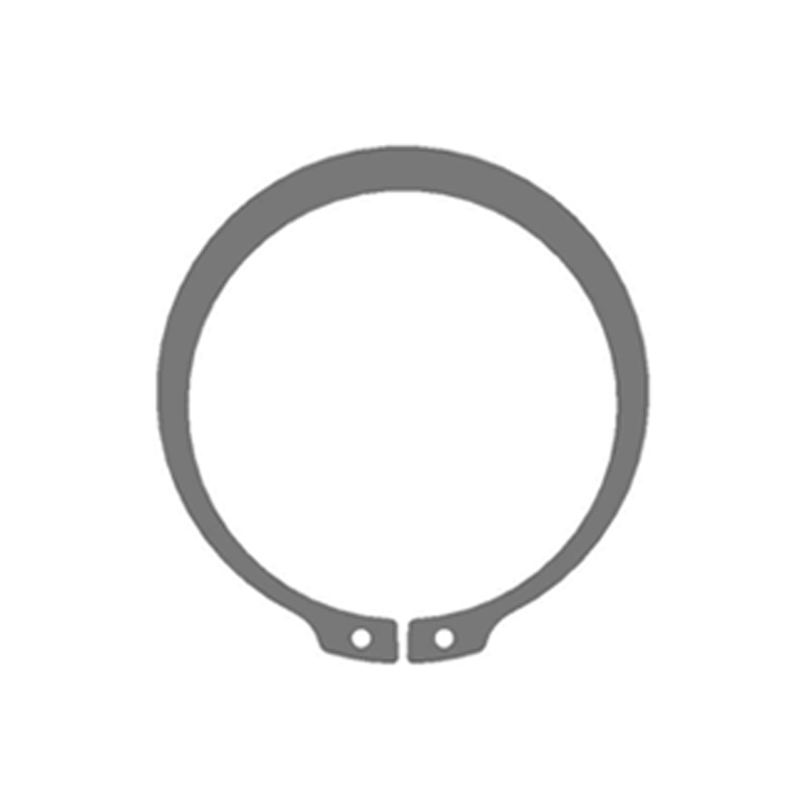

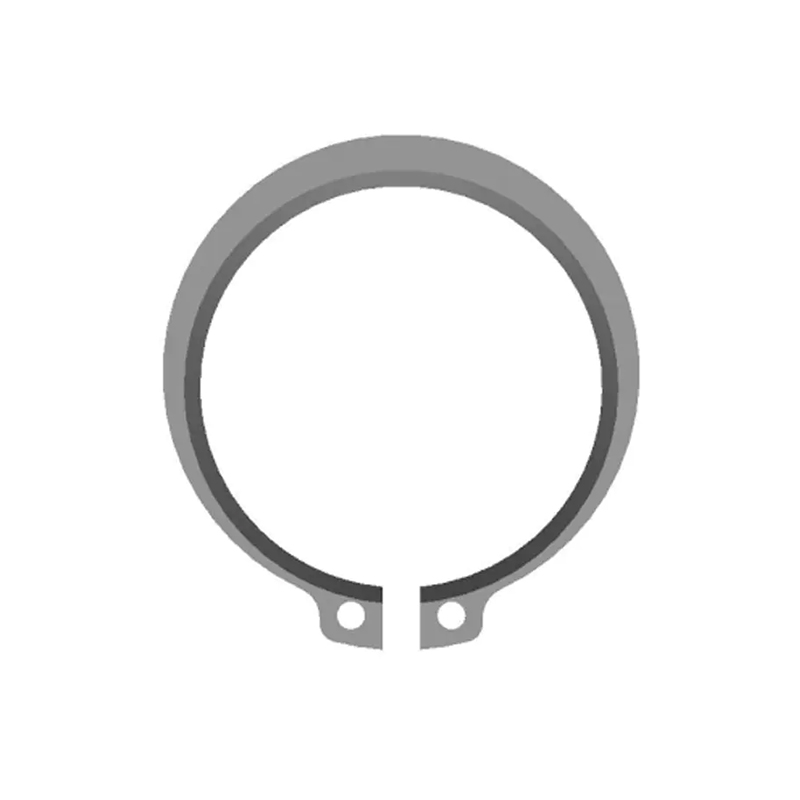

内部保持リング 、多くの場合、機械コンポーネントの階層で見落とされがちであり、シャフトベースのアセンブリのアーキテクチャの基本です。穴やハウジング内の溝の中に座るように設計されたこれらのリングは、ベアリング、ギア、またはその他の荷重を負担する要素などの部品の重要な軸方向保持を提供します。それらのユーティリティは、航空宇宙、自動車、重機、医療機器、および家電に及びます。これは、軸方向のポジショニングとスペースの最適化が重要なアプリケーションです。この記事では、機能的メカニズム、材料科学、精密寛容、アプリケーション固有の設計に焦点を当てた、内部保持リングの深い技術的調査を提供します。
1。エンジニアリング関数と軸荷重制御
ねじれたファスナーやプレスフィットコンポーネントとは異なり、内部保持リングは、部品のアクセシビリティを犠牲にすることなく、非スレッドのない非透過性軸保持を提供します。ボア内で機械加工された溝に着席すると、これらのリングは、内部コンポーネントの内向きの軸方向の動きに抵抗する機械的な停止を提供します。それらは、放射状の応力を軸の保持力に変換し、シャフトアライメントを維持しながら溝に沿って荷重を分配することによって機能します。
内部保持リングのパフォーマンスは、いくつかの相互依存変数にかかっています。
-
グルーブジオメトリ ：幅、深さ、コーナーの半径は、ストレス分布と保持信頼性に直接影響します。
-
放射状の壁の圧力 ：干渉のフィットとリングの剛性によって定義され、リングが熱または振動の影響下でどのように座っているかを決定します。
-
軸方向保持負荷 ：リング断面、材料降伏強度、および接触表面積の関数として計算されます。
適切なエンジニアリングでは、溝の許容範囲がISO 13906またはASME B18.27の基準に準拠することを必要とします。
2。物質的な考慮事項と冶金行動
内部保持リングのための材料の選択は、機械的応力要件、化学的曝露、および環境条件によって駆動されます。高性能リングは通常、以下から製造されます。
-
カーボンスプリングスチール（SAE 1070–1090） ：高降伏強度と疲労抵抗を提供します。一般に、保持力を最適化するために熱処理されます。
-
ステンレス鋼（AISI 302、316） ：食品加工、医療、または海洋アプリケーションに優れた腐食抵抗を提供します。
-
ベリリウム銅および蛍光銅 ：非磁気または電気的導電性環境で使用されます。
-
チタン合金 ：体重に敏感で高性能の航空宇宙および生物医学装置を好む。
ショットのピーニング、パッシベーション、またはリン酸塩コーティングなどの後処理ステップは、意図したアプリケーションに応じて疲労寿命、腐食保護、または摩擦制御を促進します。
3。精密製造および寛容エンジニアリング
内部保持リングの製造には、高精度のスタンピングまたはコイルプロセスが含まれ、その後の熱処理と表面コンディショニングが含まれます。特に自動化または高速アセンブリシステムでは、寸法許容範囲が重要であり、小さな偏差でさえ挿入障害や保持の妥協をもたらす可能性があります。
重要な寸法は次のとおりです。
-
自由直径と壁の厚さ ：挿入力と溝のフィットを統治します。
-
溝の直径と深さの互換性 ：リングの拡張状態と一致し、軸荷重下で安全な座席を確保する必要があります。
-
エッジ面積とバリコントロール ：設置または操作中に隣接するコンポーネントの損傷を防ぐために不可欠。
レーザーマイクロメーター、光学コンパレータ、および表面プロフィロメーターを使用した高度な品質制御により、エンジニアリング図面と機能的信頼性のコンプライアンスが保証されます。
4。インストール手法と保持最適化
内部保持リングの設置は、通常、生産スケールとリングジオメトリに応じて、特殊なプライヤー、自動挿入機、または空気圧/油圧プレスを採用します。インストールの成功に影響を与える要因には次のものがあります。
-
半径方向の変形制限 ：過剰拡張により、永久的なプラスチックの変形が発生する可能性があり、スプリングの緊張が低下します。
-
溝の清潔さと表面仕上げ ：汚染物質または粗さは、適切な座席を妨害したり、摩耗を加速したりできます。
-
アセンブリオリエンテーション ：高速回転式アプリケーションの場合、方向応力に対する方向は長期保持に影響を与える可能性があります。
安全性が批判的なシステムでは、有限要素モデリング（FEM）を使用して、設置中および運用中のストレス集中をシミュレートし、エンジニアがグルーブジオメトリと材料の選択を改良するのに役立ちます。
5。アプリケーション固有の役割とシステム統合
内部保持リングは、幅広い環境にわたって展開され、それぞれが独自のデザインの課題を課しています。
-
自動車の送信 ：振動下で位置の精度を維持しながら、周期的な負荷、高温、油圧に耐えなければなりません。
-
医療機器 ：特に低侵襲機器または埋め込み型デバイスでは、生体適合性材料とマイクロトレランス製造が必要です。
-
航空宇宙作動システム ：極端な強度と重量の比率、低いアウトガス、および変動する熱領域の機械的疲労に対する耐性を要求します。
-
家電 ：ロータリーノブ、レンズフォーカシングモジュール、ドライブシステムなどのメカニズムで小型化されたバリアントを利用して、コンパクトなフォームファクターの精度と耐久性を優先します。
さらに、統合されたデザインは、モジュール性、修復可能性、体重減少のためにサブアセンブリ内にリングを保持することを埋め込みました。これは、高効率設計思考の成長傾向です。
6.障害モードとライフサイクルパフォーマンス
それらの単純さにもかかわらず、内部保持リングは特定の条件下で失敗する可能性があります。一般的な障害モードには以下が含まれます。
-
溝からせん断します ：過度の軸荷重または不適切な溝の寸法のため。
-
疲労亀裂 ：リング材料の設計制限または微細構造欠陥を超えた反復負荷によって引き起こされます。
-
クリープまたはリラクゼーション ：特に、熱サイクリング下のポリマーベースのリングで。
-
デブリの生成 ：リング/溝のフレッティングまたは表面腐食の結果、潜在的に汚染された敏感なシステム。
緩和戦略には、材料のアップグレード、表面処理の強化、正確な許容度、予測的なメンテナンススケジューリングが含まれます。
単なるパッシブコンポーネントではなく、内部保持リングは、精密メカニズム、材料工学、システム統合の収束を具体化します。コンパクトアセンブリ内の軸方向の完全性を維持する上での役割は、厳密な設計と製造の実践の重要性を強調しています。産業システムは、複雑さを中ri造し続け、複雑さを増加させ続けるにつれて、高性能でアプリケーション固有の保持リングの需要は成長するだけです。将来の開発は、スマートマテリアル、自己配置幾何学、または組み込みセンサーに焦点を当てることができます。
